[AWS] Restoring a backup into an Amazon RDS for MySQL DB instance and Configuring external source replication

Introduction #

需求是希望 GCP 上使用 GCE 自架的 MySQL 服務可以同步資料至 AWS RDS，
提供給部署於 AWS 的服務存取使用，僅需要 ReadOnly，不需要 Write，
除了可以降低 AWS 的程式 → GCP 的網路傳輸費用以及延遲，
也可以達到 DR 的作用

預計做法

GCP 的 MySQL 服務使用 Percona XtraBackup ( PXB ) 備份
傳送備份檔至 AWS S3
還原至 AWS RDS
建置外網 ( or Site-to-Site VPN ) 同步 ( AWS → GCP )

基本上，這些功能 RDS 都有提供，也有相對應的官方文件，
想了一下，難度不大，就直接動工吧

p.s. 除了使用 MySQL Native Replication 以外，
還有另外一個備案 - AWS DMS
也可以達到相同的結果，只是同步資料的方式改成使用 DMS 實現

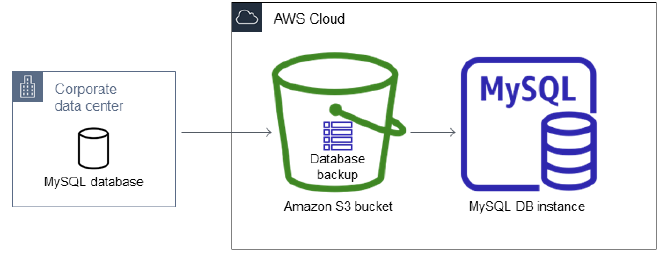

Restoring a backup into an Amazon RDS for MySQL DB instance #

建置 GCP 測試機 #

因為測試過程會需要新增 fw 相關設定，故此次測試是使用測試專案自建 VPC，
正式啟用時是使用 XPN 架構，但原理跟步驟是相同的

建置 VPC / Subnets #

### VPC
gcloud compute networks create ${VPC_NAME} \
--project=${PROJECT_ID} \
--subnet-mode=custom \
--mtu=1460 \
--bgp-routing-mode=regional \
--bgp-best-path-selection-mode=legacy

### Subnets ( CIDR 自定即可 )
gcloud compute networks subnets create ${SUBNETS_NAME} \
--project=${PROJECT_ID} \
--range=${CIDR} \
--stack-type=IPV4_ONLY \
--network=${VPC_NAME} \
--region=asia-east1

建置 FW #

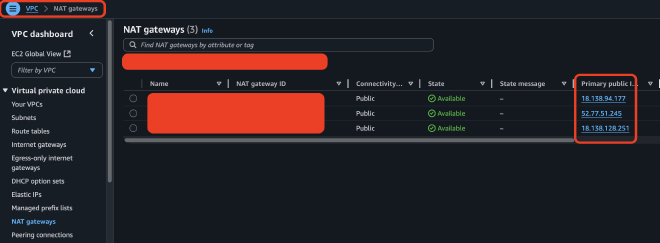

### Allow AWS RDS ( source-ranges 從 AWS VPC -> NAT gateways 查看 )
gcloud compute firewall-rules create ${FW_NAME} \
--project=${PROJECT_ID} \
--direction=INGRESS \
--priority=1000 \
--network=${VPC_NAME} \
--action=ALLOW \
--rules=tcp:3306 \
--source-ranges=18.138.94.177/32,52.77.51.245/32,18.138.128.251/32

建置 MySQL #

這邊是使用內部自研的平台建置，就不展開說明了

建置 External Load Balancer #

新增 External Load Balancer 跟 Instance Groups，沒有什麼需要特別留意的

使用 PXB 備份至 AWS S3 #

Install AWS CLI #

curl "https://awscli.amazonaws.com/awscli-exe-linux-x86_64.zip" -o "awscliv2.zip"
unzip awscliv2.zip
sudo ./aws/install

Configuration AWS CLI #

因為 AWS 測試環境的 Account 是採用 SSO 登入，
之前使用過的 Access Key 方案已經無法使用囉

aws configure sso --use-device-code

PXB 備份至 AWS S3 #

### 就單純備份，沒特別要說明的，記得使用 xbstream
xtrabackup --backup --user=${USERNAME} \
--password \
--stream=xbstream > yangtest.xbstream

### 傳到 s3
aws s3 cp yangtest.xbstream s3://aws_s3_bucket_name

還原至 AWS RDS #

公司內部使用的 Terraform RDS Modules 有支援 Restore From S3 的相關配置，
但是公司內部 Modules，無法分享請見諒，有問題可以詢問哦

主要新增

s3_import_bucket_name = "aws_s3_bucket_name"
s3_import_ingestion_role = "arn:aws:iam::xxxxxxxxxxxx:role/rds-restore-from-s3-role"

其餘就跟一般使用 Terraform 來部署 RDS 一樣

s3_import_bucket_name : 要還原的 s3 bucket 名稱
s3_import_ingestion_role : 使用哪個 Role 來執行

Configuring external source replication #

AWS RDS Documentation : Configuring, starting, and stopping binary log ( binlog ) replication

### 連到 RDS，執行以下 Stored Procedures
CALL mysql.rds_set_external_master_with_auto_position (
  host_name
  , host_port
  , replication_user_name
  , replication_user_password
  , ssl_encryption
  , delay
);

### 本次範例使用的指令
CALL mysql.rds_set_external_master_with_auto_position (
  '35.221.236.11'
  , 3306
  , 'aws_rds_rep'
  , 'YangTest@123'
  , 1
  , 0
);

### 開始同步
CALL mysql.rds_start_replication;

### 然後就成功了
SHOW SLAVE STATUS \G
             Slave_IO_Running: Yes
            Slave_SQL_Running: Yes

p.s. 如果 PXB 的來源是 Replica 的話，
可以不用重新設定 rds_set_external_master_with_auto_position，
因為相關資料已經存放於 mysql.slave_master_info 中，
只需要執行 mysql.rds_start_replication 即可

Troubleshooting #

Q : [內部自研平台] 選不到自建的 Subnets #

A : 因為設定檔中有參數來決定平台建置機器所需要使用到的 網路專案，
會這樣設計的原因是因為我們網路環境大多是使用 XPN 架構，
所以需要將 網路專案 設定為不同的 Project

Q : [內部自研平台] 還是選不到呀 #

A : 類似問題，因為設定檔中有設定 filter 來過濾 Subnets，
原因是因為早期 GCP 專案使用的網路架構是 VPC 不分環境，
也就是 prod、staging 以及 test 等等都在同一個 VPC 底下，
但在自研平台中需要區分環境，
所以才藉由 filter 來過濾需要的 Subnets

Q : [IAP] failed to connect to backend #

A : 我們目前連線到 GCE 都是藉由 IAP 來實現，
可參考 GCP IAP Doc 建置 FW 後就可以連線囉!

### Allow IAP Access ( CIDR 是固定的 )
gcloud compute firewall-rules create allow-iap-access \
--project=${PROJECT_ID} \
--direction=INGRESS \
--priority=1000 \
--network=${VPC_NAME} \
--action=ALLOW \
--rules=tcp:22 \
--source-ranges=35.235.240.0/20

Q : [startup-script] 沒有執行 #

A : 因為機器無法對外，需要設定 Cloud NAT

### Create Cloud Router ( aws-test-router )
gcloud compute routers create aws-test-router \
--project=${PROJECT_ID} \
--region=asia-east1 \
--network=${VPC_NAME}

### Create Cloud NAT gateway ( aws-test-nat )
gcloud compute routers nats create aws-test-nat \
--project=${PROJECT_ID} \
--router=aws-test-router \
--region=asia-east1 \
--nat-all-subnet-ip-ranges \
--auto-allocate-nat-external-ips

Q : [startup-script] 監控安裝失敗 #

A : 這是一連串的錯誤造成的結果，
Root Cause 是因為呼叫不到內部的 API，
所以沒辦法取得 my.cnf 的設定，
造成 my.cnf 使用 MySQL 預設的設定，
導致 startup-script 執行修改帳密時沒辦法取得密碼而修改失敗，
最終造成的結果就是監控沒辦法登入，出現安裝失敗

解決辦法，暫時將上述 Cloud NAT 產生的 IP 新增至 API 的 allow_list

成功後記得刪除 allow_list

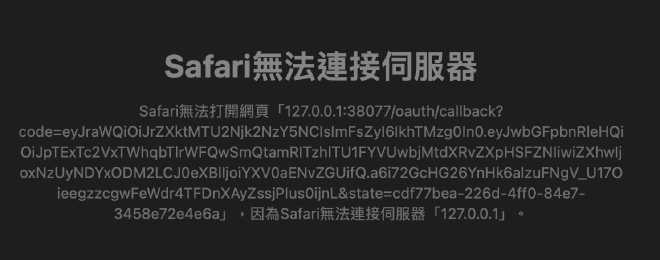

Q : [SSO] oauth callback error 127.0.0.1 #

A : 使用 aws configure sso 時會跳 OAuth callback 失敗，
請參考 New SSO Implementation Broken When Used Across Multiple Machines · Issue #9228 · aws/aws-cli，
加上 --use-device-code 即可

Q : [AWS IAM] 各種權限錯誤 #

A : 源自於對 AWS IAM 不熟悉導致，
基本上這在 AWS Doc 中都有提到 Creating an IAM role manually

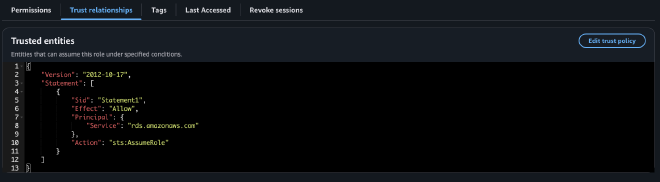

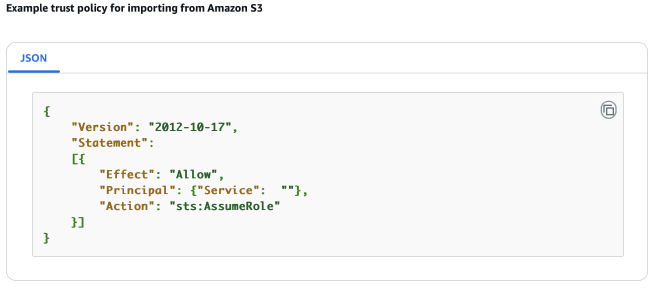

Trust Policy #

~~可能我沒慧根，官方提供的範例真的很範例，~~
這邊的 Service 要填入 rds.amazonaws.com
{"Service": "rds.amazonaws.com"}
代表這個 Role 可以讓 RDS Assume

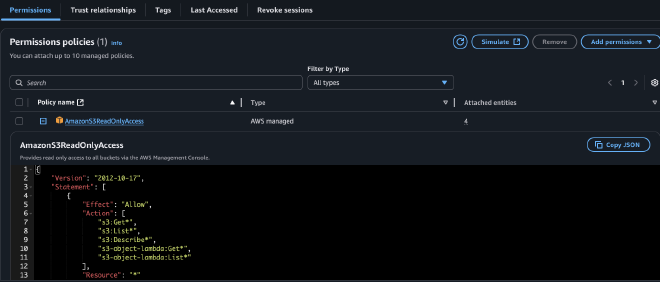

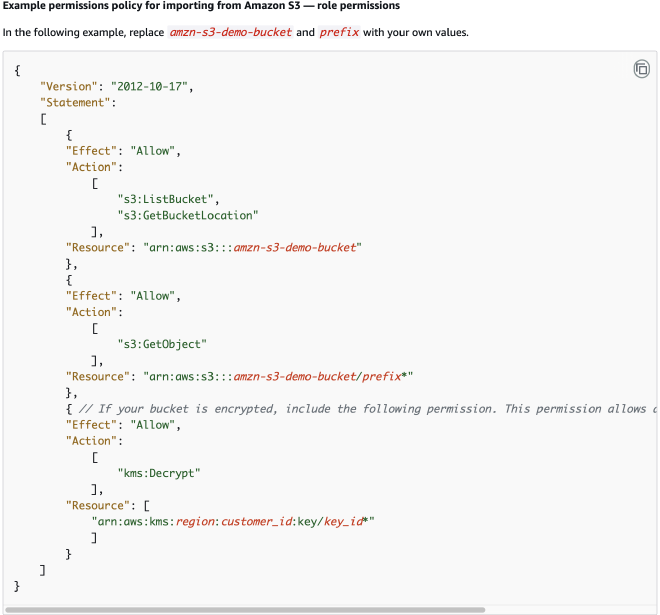

Role Permissions #

因為這邊我沒有 Create inline policy 的權限，
所以我只能先給 AWS managed 的 Policy，
為了符合需求，我這邊是賦予了 AmazonS3ReadOnlyAccess 權限

代表這個 Role 擁有 S3 ReadOnly 的權限

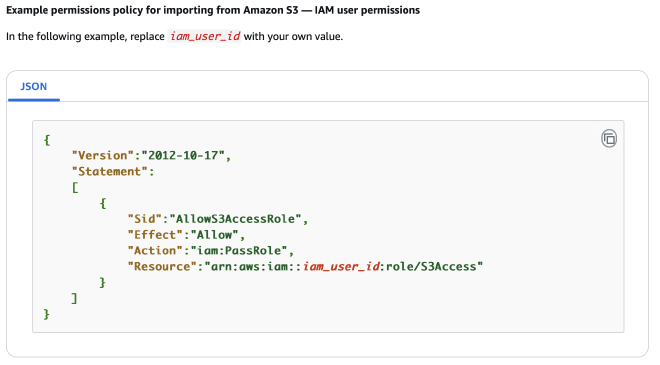

iam:PassRole #

~~又是一個我沒慧根的範例，~~
這是要加在 使用者 的權限，
以我們目前 AWS Account 的規劃來說，
存在一個 Roles，名稱為 AWSReservedSSO_DatabaseAdministrator_xxxxxx，
要將權限加到該 Roles 上，
代表 擁有 PassRole S3Access 這個 Role 給 Service 的權限

額外說明一下為什麼 AWS 會設計 iam:PassRole 的原因，
主要是安全上的考量

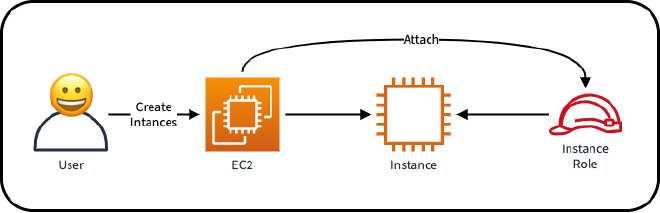

今天有一位 User 建了一台 EC2，並賦予 EC2 Instance Role 的權限，
一切都很正常、很美好 🤗🤗🤗

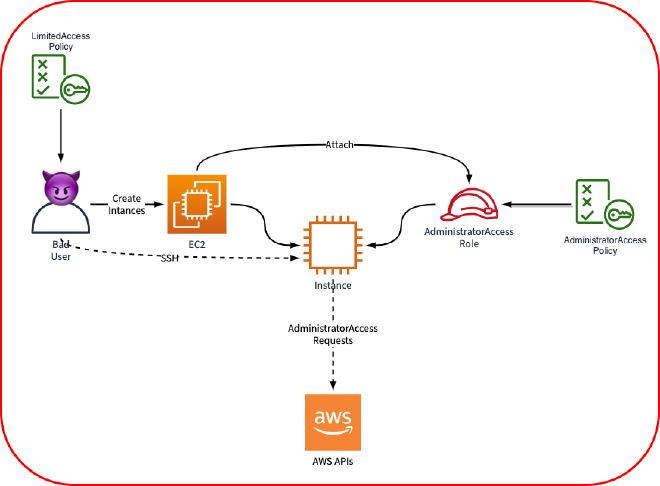

有個 Bad User 出現了，
他明明只有 LimitedAccessPolicy 的權限，理論上權限較低，
但因為建了一台 EC2，並賦予 EC2 有較高權限的 AdministratorAccess Role，
這時 Bad User 就可以藉由 SSH 到該台 EC2 Instance，
使用較高權限的 Role 去呼叫 AWS 的 APIs，
權限就被繞過去了

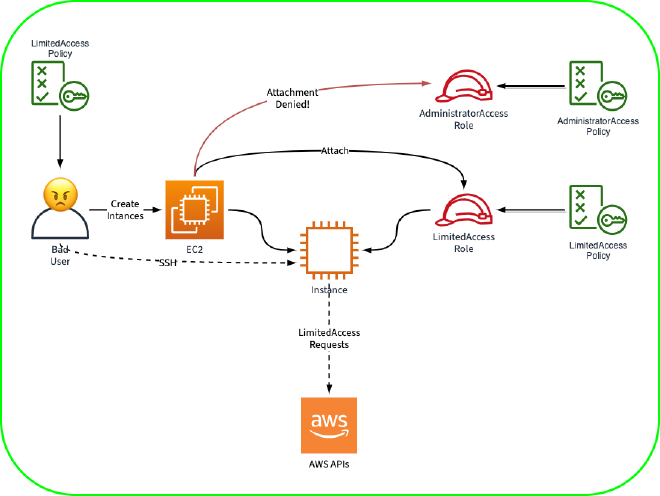

解決方案 iam:PassRole 出現了!
主要是用來 限制 User 可以把哪些 Role 賦予 Service 使用的權限
以上例子來說，我們可以新增 Allow iam:PassRole LimitedAccess

{
  "Effect": "Allow",
  "Action": "iam:PassRole",
  "Resource": "arn:aws:::123456789012:role/LimitedAccess"
}

Bad User 便不能賦予 AdministratorAccess Role 的權限給 EC2 Service，
只能賦予 LimitedAccess Role，一天又平安的過去了，可喜可賀 🤗🤗🤗

Summary #

基本上這個任務想像起來沒有什麼太大的困難，
實際按照官方 Documentation 操作也只有少少的 1-2 頁，
但就如同本篇文章的現實衝擊，
Troubleshooting 的篇幅大概比實際操作多了一倍以上，
關關難過，但就關關過吧
