[AWS] Cross-Cloud MySQL and Aurora DR Architecture - Proof of Concept

·725 words·4 mins
Aws Aurora
Table of Contents
這跟之前撰寫過的這篇類似
[AWS] Restoring a backup into an Amazon RDS for MySQL DB instance and Configuring external source replication
只是主角從 RDS for MySQL 變成了 Aurora MySQL

Introduction #

需求是希望 GCP 在 GCE 上自建的 MySQL 跟 AWS Aurora 互為備援，
達到 DR 效果。

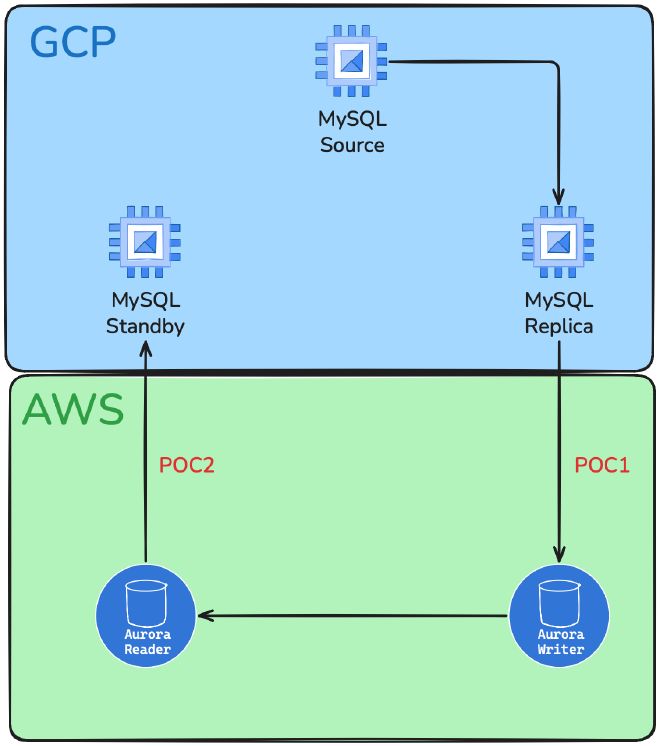

具體架構圖可參考

gcp2aurora-reader
適用場景在於當 DR 發生時，會將 Source 從 GCP 切過去 AWS Aurora，
等到 GCP outage 解決後，會再安排時間把 Source 切回來 GCP。
為了達到這需求，
原來的 GCP 需要有一台 ( Standby ) 定期跟 AWS Aurora 同步資料 - POC2
整條鏈路預計做法

AWS Aurora DR Step #

  • GCP 的 MySQL 服務使用 Percona XtraBackup ( PXB ) 備份
  • 傳送備份檔至 AWS S3
  • 還原至 AWS Aurora
  • 建置 Site-to-Site VPN 打通 AWS <-> GCP
  • 建置 MySQL Replication ( AWS -> GCP ) - POC1
  • 建置 Aurora Reader
  • 建置 MySQL -> Aurora Reader ( GCP -> AWS ) - POC2

建置 AWS RDS DR #

POC1 - 建置 MySQL Replication ( AWS -> GCP ) #

請參照 [AWS] Restoring a backup into an Amazon RDS for MySQL DB instance and Configuring external source replication 建置即可，
需要特別留意以下部分

  • s3_source_engine : 這邊要輸入 mysql
  • s3_source_engine_version : 這邊要輸入 MySQL 的版本，以這次為例，要輸入 8.0

Ref : restore-db-cluster-from-s3 - AWS CLI

跟同步的語法使用 rds_set_external_source_with_auto_position

### 連到 RDS，執行以下 Stored Procedures
CALL mysql.rds_set_external_source_with_auto_position (
  host_name
  , host_port
  , replication_user_name
  , replication_user_password
  , ssl_encryption
);

### 本次範例使用的指令
CALL mysql.rds_set_external_source_with_auto_position (
  '10.8.8.8'
  , 3306
  , 'aws_rds_rep'
  , 'YangTest@123'
  , 0
);

### 開始同步
CALL mysql.rds_start_replication() ;

### 然後就成功了
SHOW REPLICA STATUS \G
             Replica_IO_Running: Yes
            Replica_SQL_Running: Yes

其餘 Aurora 就跟建置 RDS 方式大同小異

公司內部使用的 Terraform Aurora Modules 有支援 Restore From S3 的相關配置， 但是公司內部 Modules，無法分享請見諒，有問題可以詢問哦

POC2 - 建置 MySQL -> Aurora Reader ( GCP -> AWS ) #

再建置一台 Aurora Reader #

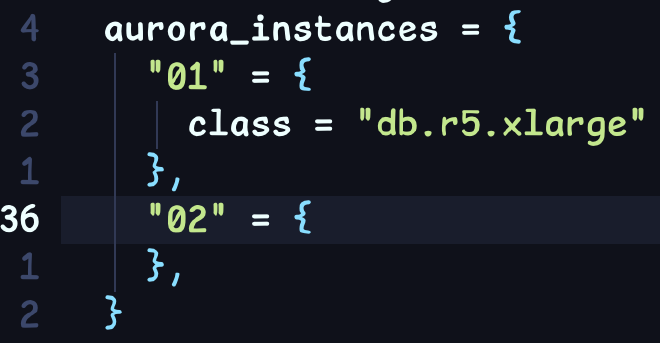

aurora-terraform

這邊以 02 為例，
在 Aurora Cluster 中，第一台建置的 Instance 就是 Writer，其餘都是 Reader，
所以目前規劃上會希望使用無意義的流水號來代替機器名稱，
而不是有意義的 Writer 或者是 Reader

設定 /etc/hosts ( 過渡期使用，後續導入 Internal DNS 機制後可以忽略此步驟 ) #

先使用 AWS bastion 藉由 nslookup 取得 Aurora 的實際 IP，
以下圖為例，IP 為 10.2.1.33

aws-bastion

將 Aurora 相關資訊設定於 GCP GCE 的 /etc/hosts

gcp-hosts

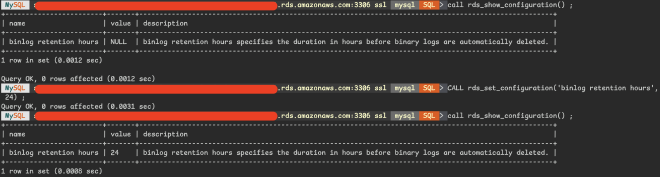

Aurora 開啟 Binary Logs 保留 ( 從 Writer 設定 ) #

aurora-binary-logs

Ref : Setting up binary log replication for Aurora MySQL - Amazon Aurora

建立 GCP -> AWS 同步 #

aurora-replica

然後就失敗啦 #

 MySQL  localhost  SQL > SHOW REPLICA STATUS \G
*************************** 1. row ***************************
             Replica_IO_State:
                  Source_Host: xxxxxxx-xxxx-xxx-xxxxx-xxxxxx-xx.xxxxxxxxxxxx.xxxxxxxxx.rds.amazonaws.com
                  Source_User: *******
                  Source_Port: 3306
                Connect_Retry: 60
              Source_Log_File:
          Read_Source_Log_Pos: 4
               Relay_Log_File: dba-xxxxx-xxxxxx-xxxxxxx-xxxx-relay-bin.000001
                Relay_Log_Pos: 4
        Relay_Source_Log_File:
           Replica_IO_Running: No
          Replica_SQL_Running: Yes
              Replicate_Do_DB:
          Replicate_Ignore_DB:
           Replicate_Do_Table:
       Replicate_Ignore_Table:
      Replicate_Wild_Do_Table:
  Replicate_Wild_Ignore_Table:
                   Last_Errno: 0
                   Last_Error:
                 Skip_Counter: 0
          Exec_Source_Log_Pos: 0
              Relay_Log_Space: 157
              Until_Condition: None
               Until_Log_File:
                Until_Log_Pos: 0
           Source_SSL_Allowed: No
           Source_SSL_CA_File:
           Source_SSL_CA_Path:
              Source_SSL_Cert:
            Source_SSL_Cipher:
               Source_SSL_Key:
        Seconds_Behind_Source: 0
Source_SSL_Verify_Server_Cert: No
                Last_IO_Errno: 13114
                Last_IO_Error: Got fatal error 1236 from source when reading data from binary log: 'Binary log is not open'
               Last_SQL_Errno: 0
               Last_SQL_Error:
  Replicate_Ignore_Server_Ids:
             Source_Server_Id: 0
                  Source_UUID: 7868ba12-6342-3cbb-9b8f-ca35a09bf469
             Source_Info_File: mysql.slave_master_info
                    SQL_Delay: 0
          SQL_Remaining_Delay: NULL
    Replica_SQL_Running_State: Replica has read all relay log; waiting for more updates
           Source_Retry_Count: 86400
                  Source_Bind:
      Last_IO_Error_Timestamp: 251008 12:41:17
     Last_SQL_Error_Timestamp:
               Source_SSL_Crl:
           Source_SSL_Crlpath:
           Retrieved_Gtid_Set:
            Executed_Gtid_Set: 1b31a695-a3f4-11f0-a8a0-42010a246409:1-45
                Auto_Position: 1
         Replicate_Rewrite_DB:
                 Channel_Name:
           Source_TLS_Version:
       Source_public_key_path:
        Get_Source_public_key: 0
            Network_Namespace:
1 row in set (0.0006 sec)

錯誤訊息是找不到 Binary Logs，
從 Reader 的 SHOW VARIABLES 查看確實沒有開啟，

reader-variables

查了幾篇文章跟官方文件，目前是懷疑 Replica 不支援開啟 binary logs，
後續會再與 AWS TAM 確認

Ref :

POC3 - 建置 MySQL -> Aurora Writer ( GCP -> AWS ) #

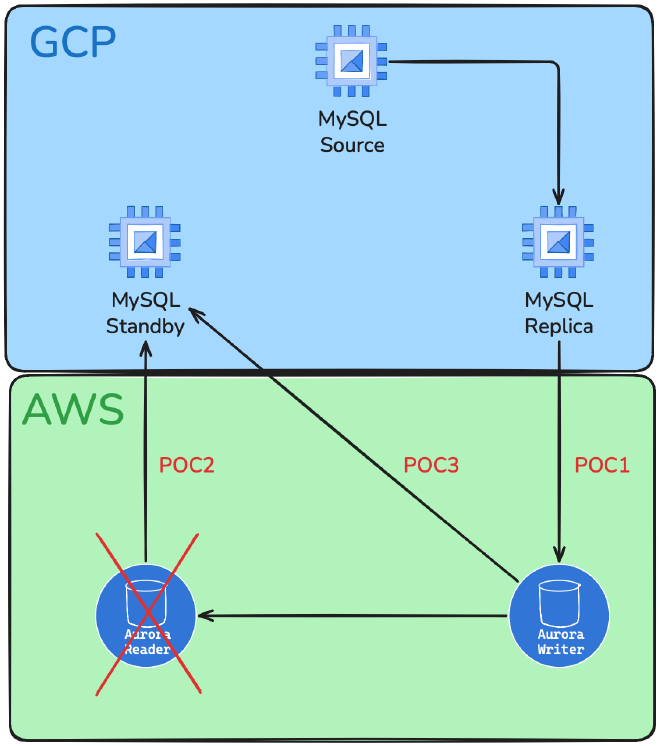

gcp2aurora-writer

上面的步驟再來一次，只是這次改成 Writer

設定 /etc/hosts ( 過渡期使用，後續導入 Internal DNS 機制後可以忽略此步驟 ) #

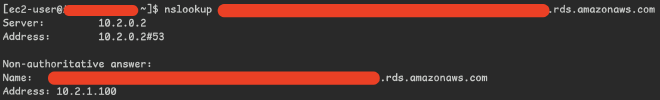

先使用 AWS bastion 藉由 nslookup 取得 Aurora 的實際 IP，
以下圖為例，IP 為 10.2.1.100

aws-bastion-writer

將 Aurora 相關資訊設定於 GCP GCE 的 /etc/hosts

gcp-hosts-writer

建立 GCP -> AWS 同步 #

aurora-replica

這次就成功囉 #

### 開始同步
START REPLICA ;

### 然後就成功了
SHOW REPLICA STATUS \G
             Replica_IO_Running: Yes
            Replica_SQL_Running: Yes

Summary #

沒什麼特別的，基本上這跟 Aurora 沒有太多相關，
除了 Binary Logs 的部分有點差異以外，
其餘的只要運用 MySQL 的知識，不會遇到什麼太大的問題

Afterword #

ERROR: 1267 (HY000): Illegal mix of collations (utf8mb4_general_ci,IMPLICIT) and (utf8mb4_0900_ai_ci,IMPLICIT) for operation ‘regexp_like’ #

一開始有遇到語系的問題，
在 GCP ( Source ) 使用我們 8.0 公版設定檔，
當初為了兼容 5.7，所以有額外設定
collation_server = utf8mb4_general_ci
後續使用 PXB 還原至 Aurora 後，
出現 PROCEDURE ( mysql.rds_set_external_source_with_auto_position ) 無法使用的問題

collations-error

查了一下，跟語系有關，
當 Source 設定 collation_server = utf8mb4_general_ci，
然後使用 PXB 還原至 Aurora 後，
Auroa PROCEDURE 的設定

collation_connection: utf8mb4_0900_ai_ci
  Database Collation: utf8mb4_general_ci

預設 Aurora 沒修改語系建立後的 PROCEDURE 設定

collation_connection: utf8mb4_0900_ai_ci
  Database Collation: utf8mb4_0900_ai_ci

PROCEDURE 中有一段使用到 REGEXP

MySQL > SHOW CREATE PROCEDURE mysql.rds_set_external_source_with_auto_position \G
...
  SET @regex = '.*\"[[:space:]]*,[[:space:]]*[a-zA-Z_]+[[:space:]]*=[[:space:]]*\".*';
  IF host REGEXP @regex
  OR user REGEXP @regex
  OR passwd REGEXP @regex THEN
    SELECT "Invalid arguments" AS Message;
...

推測與這有關，
因語系差異，造成上述錯誤，暫時沒想到解法，
後續會再與 AWS TAM 確認

目前 workaround 是把 Source 的 collation_server 設定移除，
維持預設的 utf8mb4_0900_ai_ci
